Bakır İletkenli Alçak Gerilim Kabloları

YXV-U, YXV- R (2XY) 0,6/1 kV

YXV-U ; YXV-R (2XY) 0,6/1 kV

  • Kablo Yapısı ve Kullanım Alanları
  • Kablo Teknik Özellikleri
  • Sertifikalar
  • PDF Katalog
Kablo Yapısı
1 Tavlı Bakır İletken
2 XLPE(izolasyon)
3 PE(dolgu)
4 PVC(dış kılıf)

Kullanım Alanları
dağıtım şebekeleri veya endüstriyel tesisler gibi sabit tesislerde kullanılır.

Teknik Analizi
İletken Çalışma Sıcaklığı:
70 °C
Kısa Devre Sıcaklığı 250°C (+≤ 5 sn)
YXV-U, YXV-R (anma gerilimi V) 0,6/1 Kv

Teknik Özellikleri
Kablo Kesiti  (mm²) Kablo Tipi                      Kablo Çapı Net Ağırlık  (kg/km) İletken Direnci  (Ω/km) Akım Taşıma Kapasitesi Boru(20℃) Akım Taşıma Kapasitesi Hava(30℃) Sevk Uzunluğu  (m )
1x4 YXV-U , YXV-R 7 80,2 4,61 55 46 100 ya da 1000
1x6 YXV-U , YXV-R 7,6 104,1 3,08 68 58 100 ya da 1000
1x10 YXV-U , YXV-R 8,2 144 1,83 91 80 100 ya da 1000
1x16 YXV-U , YXV-R 9,2 205,6 1,15 117 107 100 ya da 1000
1x25 YXV-U , YXV-R 10,7 302,5 0,727 151 145 100 ya da 1000
1x35 YXV-U , YXV-R 11,8 399,4 0,524 180 178 100 ya da 1000
1x50 YXV-U , YXV-R 13,2 525,8 0,387 214 220 100 ya da 1000
1x70 YXV-U , YXV-R 15 729,87 0,268 261 279 100 ya da 1000
1x95 YXV-U , YXV-R 17 985,7 0,193 312 346 100 ya da 1000
1x120 YXV-U , YXV-R 18,6 1.222,50 0,153 355 404 100 ya da 1000
1x150 YXV-U , YXV-R 20,6 1.507,23 0,124 397 466 100 ya da 1000
1x185 YXV-U , YXV-R 23 1.880,42 0,099 449 543 100 ya da 1000
1x240 YXV-U , YXV-R 25,7 2.460,30 0,075 519 650 100 ya da 1000
1x300 YXV-U , YXV-R 29 3.020,47 0,06 584 751 100 ya da 1000
1x400 YXV-U , YXV-R 31,8 3.872,15 0,047 660 875 100 ya da 1000
1x500 YXV-U , YXV-R 35,7 4.891,87 0,037 744 1018 100 ya da 1000
1x630 YXV-U , YXV-R 39,4 6.241,52 0,028 834 1179 100 ya da 1000

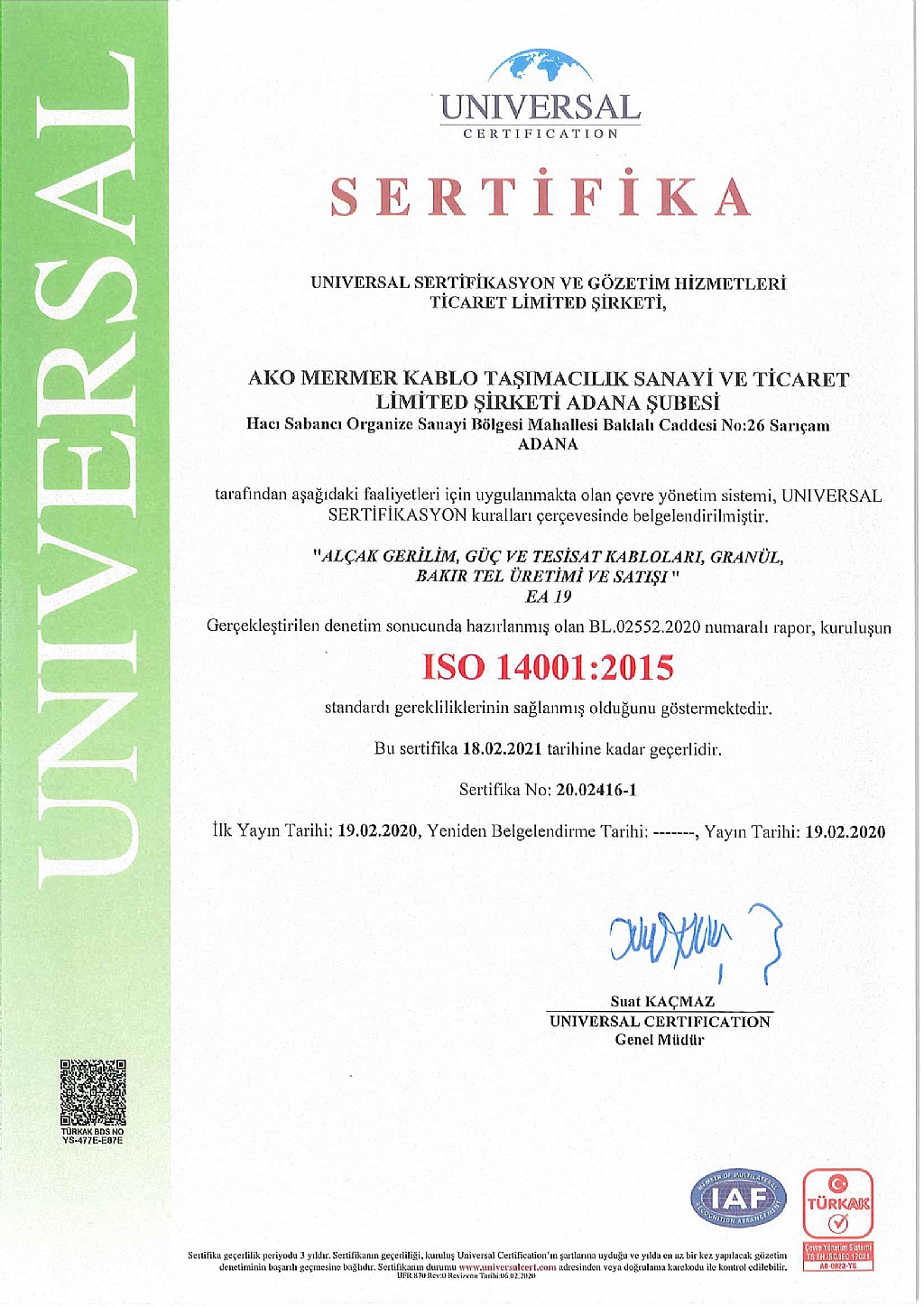

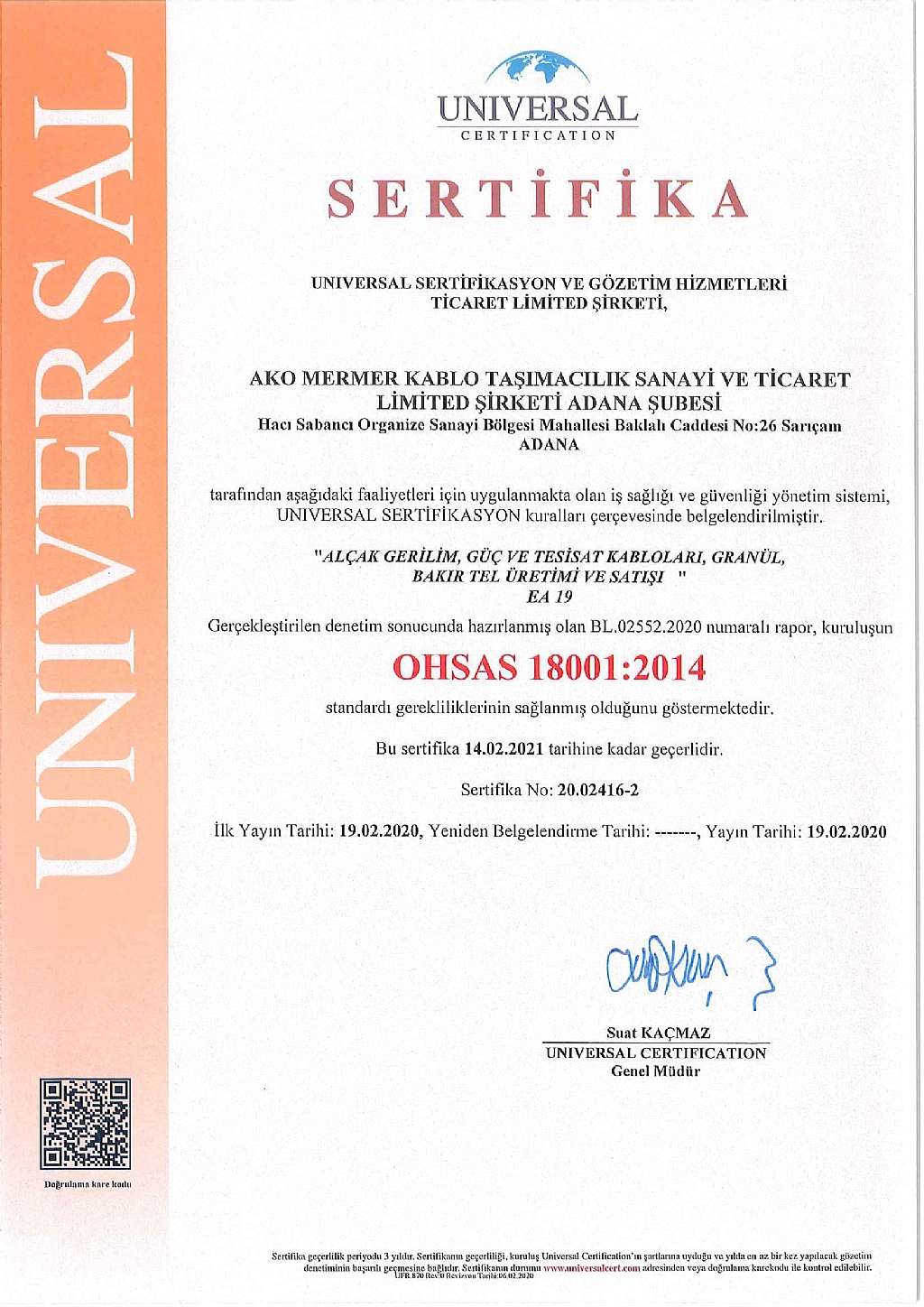

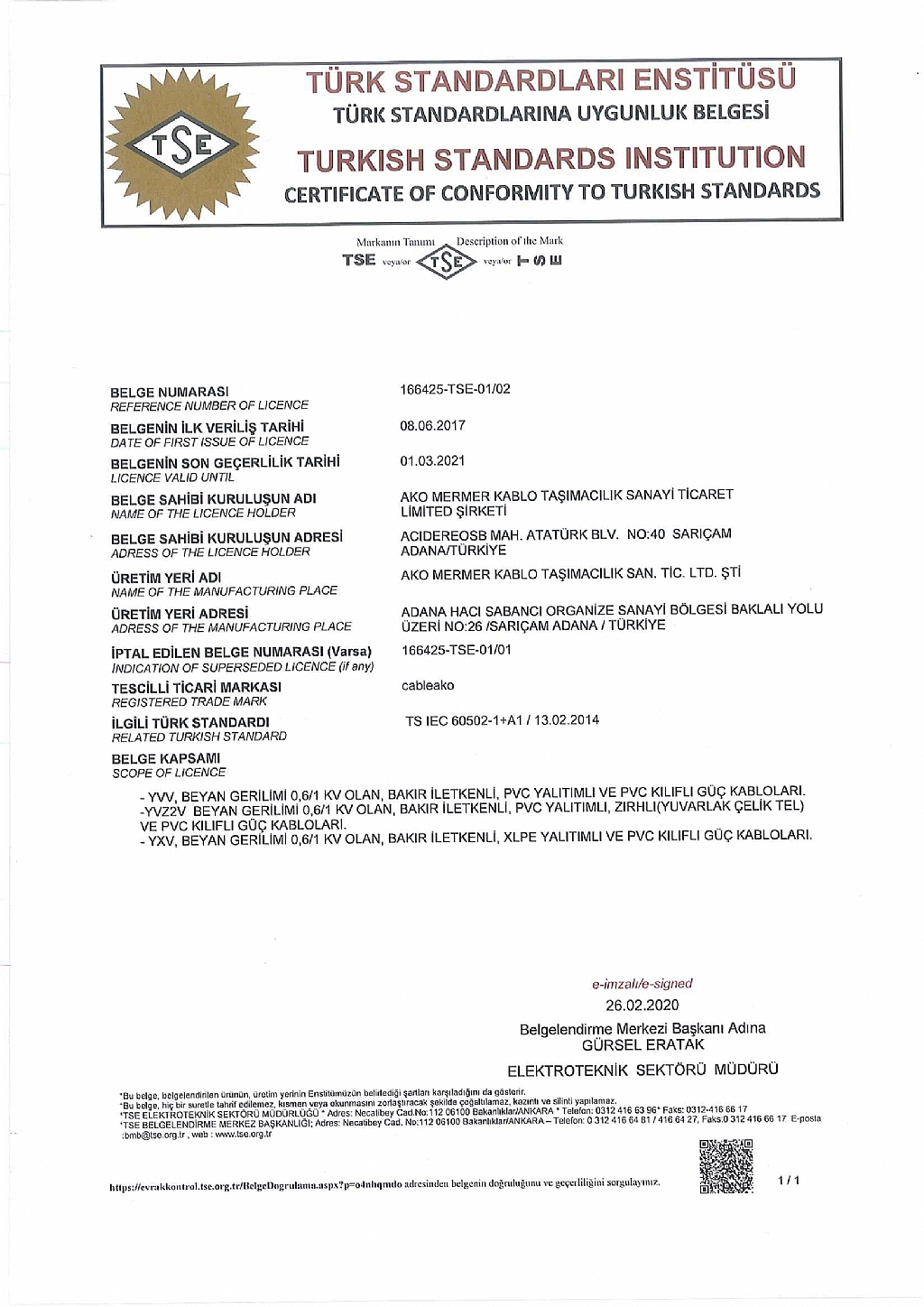

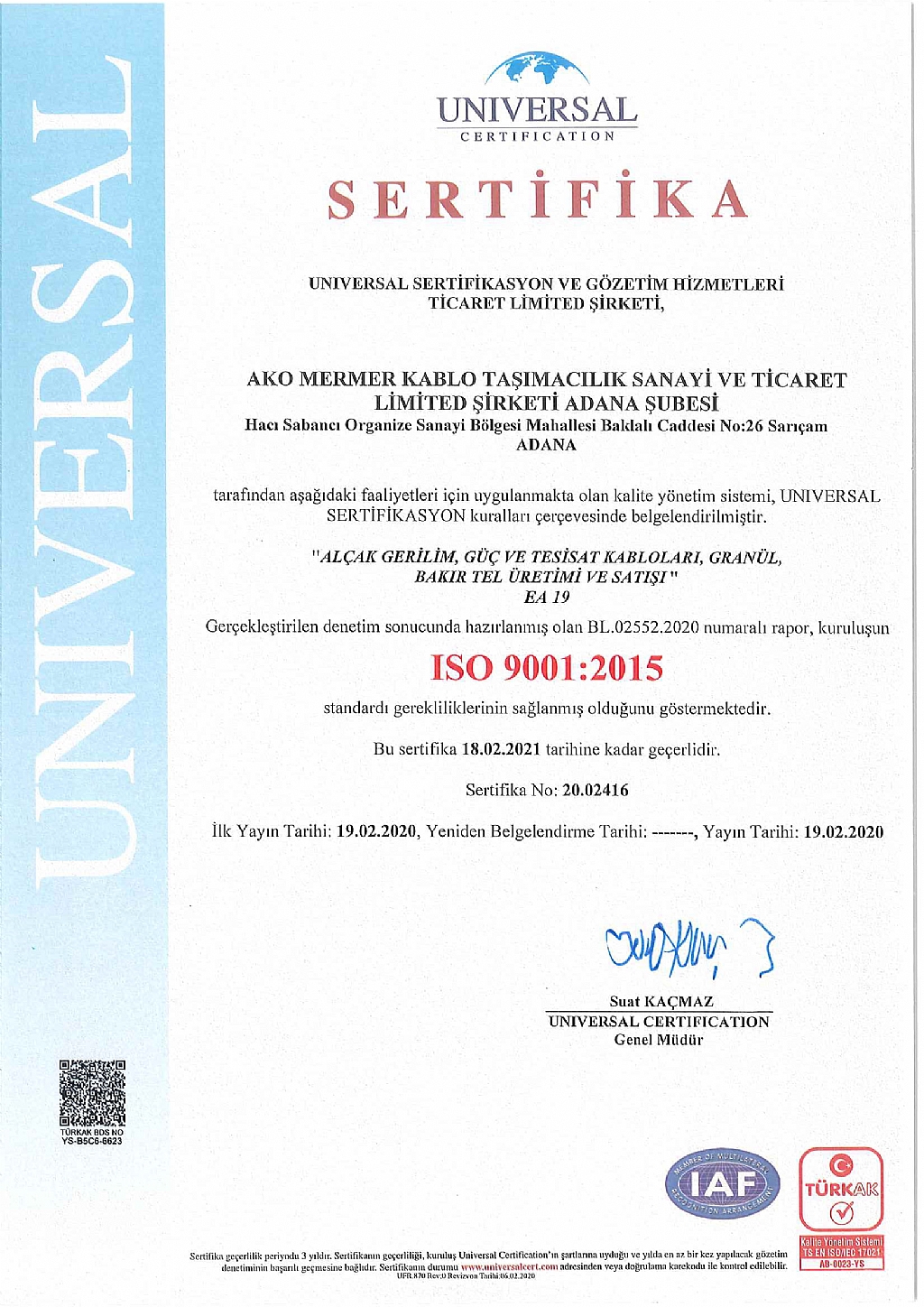

Aşağıdaki galeri kısmından sertifikalarımızı görebilirsiniz.


Ürün kataloğumuzu Kataloglar bölümünden indirebilirsiniz.
