Conductive Copper Low Voltage Cables

YVV-U, YVV-R (NYY) 0,6 /1 kV

Açıklama Alanı

  • Cable Structure and Usage Areas
  • Cable Specifications
  • Certificates
  • PDF Catalog
Kablo Yapısı
1 tavlı bakır iletken
2 pvc(izolasyon)
3 PE(dolgu)
4 pvc(ST1)

Kullanım Alanları
yangına maruz kaldıklarında düşük seviyeli duman emisyonu, halojensiz gazemisyonu ve azaltılmış alev yayılımı özelliklerini gösteren bu kablolar harici, toprak altında ve kablo kanalında kullanılır.

Teknik Analizi
iletken çalışma sıcaklığı:
70
kısa devre sıcaklığı 160°C (+≤ 5 sn)
YVV-U,YVV-R (anma gerilimi V) 0,6/1 Kv

Teknik Özellikleri
Kablo Kesiti  (mm²) Kablo Tipi                                          Kablo Çapı Net Ağırlık  (kg/km) İletken Direnci  (Ω/km) Akım Taşıma Kapasitesi Boru(20℃) Akım Taşıma Kapasitesi Hava(30℃) Sevk Uzunluğu  (m )
5x1,5 YVV-U,YVV-R 14,9 316,64 12,1 23 27 100 ya da 1000
5x2,5 YVV-U,YVV-R 16 393,08 7,41 30 36 100 ya da 1000
5x4 YVV-U,YVV-R 18,7 562,71 4,61 41 47 100 ya da 1000
5x6 YVV-U,YVV-R 20,3 710,55 3,08 52 59 100 ya da 1000
5x10 YVV-U,YVV-R 21,9 938,37 1,83 71 78 100 ya da 1000
5x16 YVV-U,YVV-R 24,6 1.305,94 1,15 94 101 100 ya da 1000
5x25 YVV-U,YVV-R 28,9 1.920,87 0,727 126 131 100 ya da 1000
5x35 YVV-U,YVV-R 32,4 2.540,91 0,524 155 157 100 ya da 1000
5x50 YVV-U,YVV-R 37,1 3.408,50 0,387 189 185 100 ya da 1000
5x70 YVV-U,YVV-R 41,7 4.603,93 0,268 215 212 100 ya da 1000
5x95 YVV-U,YVV-R 48,4 6.300,57 0,193 266 255 100 ya da 1000
5x120 YVV-U,YVV-R 52,6 7.716,67 0,153 308 289 100 ya da 1000
5x150 YVV-U,YVV-R 58,2 9.513,58 0,124 357 327 100 ya da 1000
5x185 YVV-U,YVV-R 64,6 11.809,18 0,099 405 366 100 ya da 1000
5x240 YVV-U,YVV-R 72,7 15.264,59 0,075 482 425 100 ya da 1000
5x300 YVV-U,YVV-R 80,6 18.977,19 0,06 552 479 100 ya da 1000

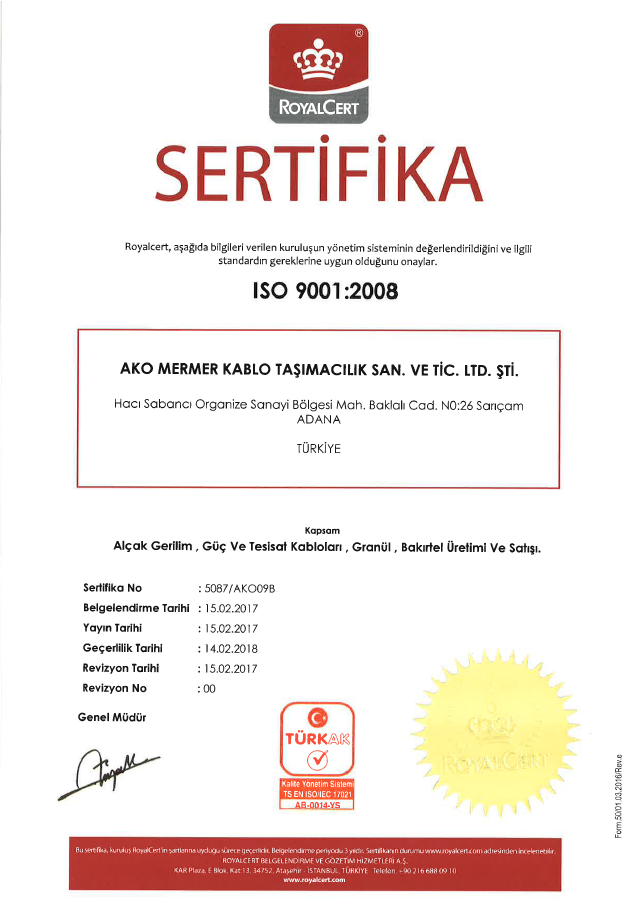

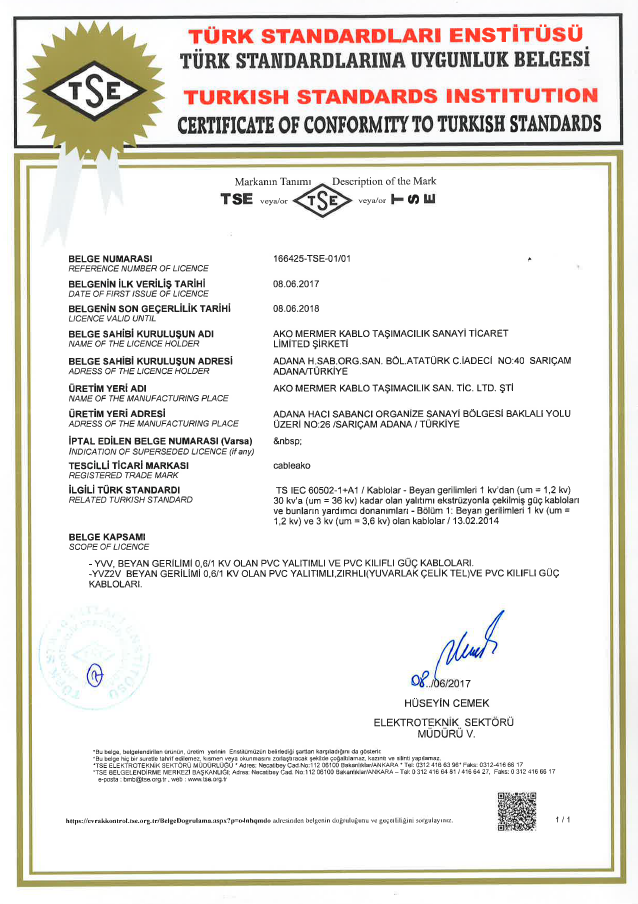

Aşağıdaki galeri kısmından sertifikalarımızı görebilirsiniz.

Ürün kataloğumuzu Kataloglar bölümünden indirebilirsiniz.


E-Kataloglar için tıklayınız.
